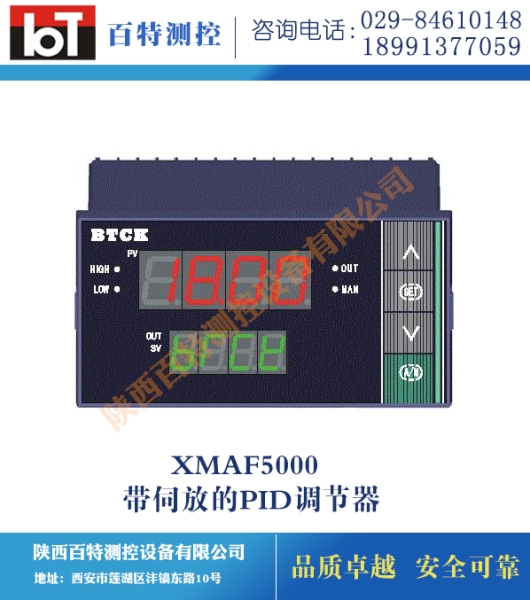

XMAF5000带伺放的PID调节器
2015-10-09
★适用范围
本系列产品将PID调节器和伺服放大器一体化，不仅可以按过程测量值与给定值的差值进行PID控制，具有常规PID仪表的全部功能，而且可以根据实际阀位反馈信号和PID运算输出的差值，直接输出正转或反转信号，驱动阀门开度的增大与关小。最终使实际阀位跟踪PID运算输出值，过程测量值稳定在给定值附近。适合于温度、液位、流量等过程参数的测量，显示与精确控制
★功能特点
※过程测量信号万能输入
※阀位反馈输入标准信号通用
※给定值可通过面板上的按键直接修改设定值，也可以加密码锁定不让修改
※正反转控制输出（双向可控硅41A/600V）,可驱动各种阀门执行器
※专家自整定算法
※可带RS485/RS232/Modem隔离通讯接口或带串行标准打印接口
※单片机智能化
★仪表外形及尺寸
缺省：160×80×110mm横表 V：80×160×110mm竖表 F：96×96×110mm方表 S：96×48×110mm横表 SV：48×96×110mm竖表
XMAF5000系列带伺服放大器的专家自整定PID调节器选型表
|
型 谱 |
说 明 |
价 格 |
||||||||
|
XMAF |
|
带伺服放大器的专家自整定PID调节器 |
|
|||||||
|
设计序列 |
5 |
|
开关电源 |
|
||||||
|
阀位输出 |
|
2 |
|
正反转驱动信号输出 |
||||||
|
输入信号 类 型 |
|
1 |
|
适配热电偶 |
||||||
|
2 |
|
适配热电阻 |
||||||||
|
3 |
|
适配霍尔变送器 |
||||||||
|
4 |
|
适配远传压力表 |
||||||||
|
5 |
|
适配直流0~10mA |
||||||||
|
6 |
|
适配直流4~20mA |
||||||||
|
7 |
|
适配直流0~5V |
||||||||
|
8 |
|
适配直流1~5V |
||||||||
|
9 |
|
适配直流用户特殊要求分度号 |
||||||||
|
U |
|
万能分度号输入 |
|
|||||||
|
阀位反馈 输入信号 类 型 |
|
4 |
|
0~1.0KΏ电位器信号 |
||||||
|
5 |
|
0—10mA信号输入 |
||||||||
|
6 |
|
4—20mA信号输入 |
||||||||
|
7 |
|
0—5V信号输入 |
||||||||
|
8 |
|
1—5V信号输入 |
||||||||
|
9 |
|
特殊要求的信号输入 |
|
|||||||
|
外形结构 类 型 |
|
|
|
160×80×110mm横表 |
|
|||||
|
V |
|
80×160×110mm竖表 |
||||||||
|
F |
|
96×96×110mm方表 |
||||||||
|
S |
|
96×48×110mm横表 |
||||||||
|
SV |
|
48×96×110mm竖表 |
||||||||
|
变送器 配电电源 |
|
|
|
缺省为不带直流电源输出 |
||||||
|
P |
|
带直流24VDC/30mA电源输出 |
||||||||
|
供电电源 类 型 |
|
|
|
供电电源220VAC |
|
|||||
|
D |
|
供电电源24VDC |
||||||||
|
通讯接口 类 型 |
|
|
不带通讯接口 |
|
||||||
|
RS232 |
带RS232隔离通讯接口 |
|||||||||
|
RS485 |
带RS485隔离通讯接口 |
|||||||||
