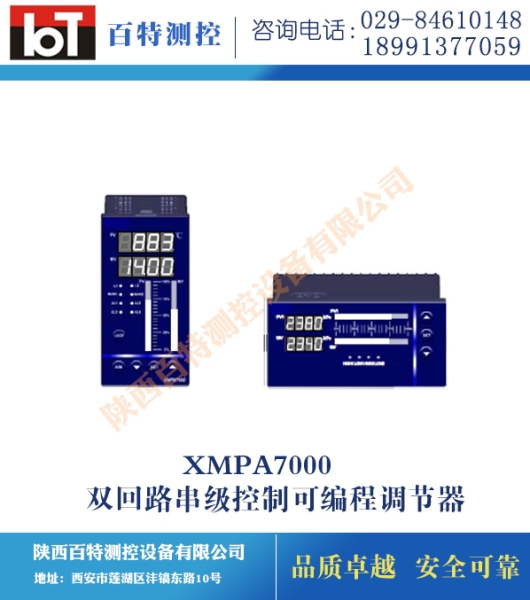

XMPA7000双回路串级控制可编程调节器
2015-10-09
★适用范围
XMPA7000系列双回路串级控制可编程调节器的先进控制算法，具有5个模拟输入，2个模拟输出，1个开关量输入，4个开关量输出和丰富的控制算法。采用独创大模式切换操作器方式，将常用控制模式固化在程序内部与现场相适配的各类控制模式仅通过按键选择即可工作，省却了国外同类产品需要通过手持编程器、计算机等设备进行繁杂的编程过程，大大简化了设备调试与使用，现场操作人员仅需了解简单的PID参数调试技巧，即可将本设备投入运行。适用于锅炉汽包水位三冲量控制或两冲量控制并可带汽包水位压力补偿功能；适用于锅炉主汽温度减温水串级控制，适用于一般工业过程中温度、压力、液位、流量等各种参数的串级控制，前馈控制，双回路控制等。可带后备操作器，并与后备控制器配合实现手动/自动屈辱切换
★功能特点
※输入输出特性
●5个模拟量输入（AI）
IN1、IN2为RTD、TC、mA、V万能输入端，各种输入信号软件可设定
IN3、IN4、IN5为mA、V输入端，各种标准信号输入软件可设定
●2个模拟量输出
OUT为附回路（回路2）控制输出，mA、V各种输出方式可设定
OUT1为主回路（回路1）控制输出端或（PV1、PV2）变送输出端
●1个开关量输入（DI）
DI1输入只接收干触点信号，用于接收后备操作器的手动状态信号，与模拟输入IN4配合实现后备操作器手/自动无扰切换
●4个继电器输出（D0）
D01、D02、D03、D04分别上、下限报警输出端，其上限或下限报警方式可设定，报警源PV1或PV2可设定
※可带RS485/RS232隔离通讯接口
※回路2（或附回路）可带后备操作器，并可实现后备操作器手动/自动无扰切换
※串级控制器主附回路可分步投入自动控制，以方便现场调试和PID参数的整定
※安全控制功能
XMPA7000具有安全控制功能，若发生设备故障有安全阀位输出和输出保持两种方式可选，以确保过程生产设备的安全。
※停电记忆功能
XMPA7000停电后再上电，可记忆保持停电前的控制参数和工作状态，以确保生产的连续性和设备的安全
※XMPA7000工作原理及控制算法，共有11种控制模式可选择
★外形及尺寸
缺省：160×80×110mm横表 V：80×160×110mm竖表
XMPA7000系列双回路串级控制可编程调节器选型表
|
型 谱 |
说 明 |
价 格 |
|||||||
|
XMPA7 |
|
双回路串级控制可编程调节器 |
|
||||||
|
控制输出OUT |
5 |
|
0～10mA控制输出 |
|
|||||
|
6 |
|
4～20mA控制输出 |
|||||||
|
7 |
|
0～5V控制输出 |
|||||||
|
8 |
|
1～5V控制输出 |
|||||||
|
变送输出或控制输出OUT1 |
|
5 |
|
0～10mA辅助变送输出或控制输出 |
|||||
|
6 |
|
4～20mA辅助变送输出或控制输出 |
|||||||
|
7 |
|
0～5V辅助变送输出或控制输出 |
|||||||
|
8 |
|
1～5V辅助变送输出或控制输出 |
|||||||
|
输出信号IN1 |
|
1 |
|
适配热电偶 |
|
||||
|
2 |
|
适配热电阻 |
|||||||
|
3 |
|
适配霍尔变送器 |
|||||||
|
4 |
|
适配远传压力表 |
|||||||
|
5 |
|
适配0～10mA输入 |
|||||||
|
6 |
|
适配4～20mA输入 |
|||||||
|
7 |
|
适配0～5V输入 |
|||||||
|
8 |
|
适配1～5V输入 |
|||||||
|
9 |
|
适配直流用户特殊要求的各种分度号 |
|||||||
|
U |
|
万能分度号输入 |
|
||||||
|
输入信号IN2 |
|
1 |
|
适配热电偶 |
|||||
|
2 |
|
适配热电阻适 |
|||||||
|
3 |
|
配霍尔变送器 |
|||||||
|
4 |
|
适配远传压力表 |
|||||||
|
5 |
|
适配0～10mA输入 |
|||||||
|
6 |
|
适配4～20mA输入 |
|||||||
|
7 |
|
适配0～5V输入 |
|||||||
|
8 |
|
适配1～5V输入 |
|||||||
|
9 |
|
适配直流用户特殊要求分度号 |
|||||||
|
U |
|
万能分度号输入 |
|
||||||
|
外形结构 |
|
|
|
160×80×110mm光柱横表 |
|||||
|
V |
|
80×160×110mm光柱竖表 |
|||||||
|
变送器配电电源 |
|
|
|
缺省为不带直流电源输出 |
|||||
|
P |
|
带直流24VDC/100mA电源输出 |
|
||||||
|
通讯接口类 型 |
|
|
不带通讯接口 |
|
|||||
|
RS232 |
带RS232隔离通讯接口 |
|
|||||||
|
RS485 |
带RS485隔离通讯接口 |
||||||||
