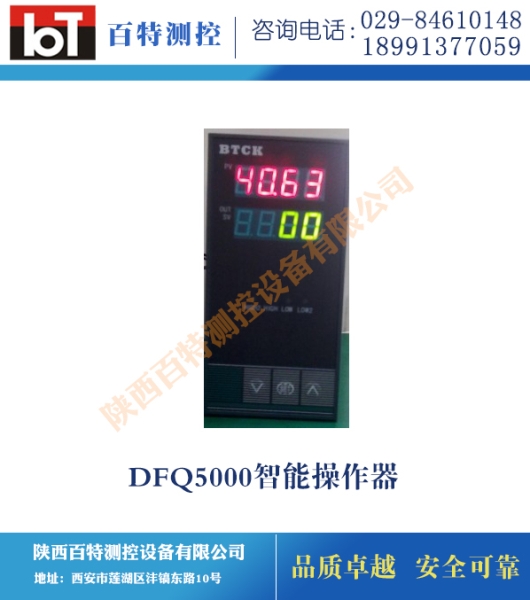

DFQ5000智能操作器
2015-10-09
★ 适用范围
DFQ5000系列智能操作器可通过按键操作，直接输出0-10mA或4-20mA或0-5V或1-5V阀位给定信号，再由伺服放大器驱动电动调节阀门或由电气转换器和阀门定位器驱动气动薄膜阀，适用于各种阀门的手动给定控制。
★ 功能特点
※ 双屏数字显示，主屏显示阀位给定值，附屏显示阀位反馈值。
※ 单片机智能，全部参数按键可设定。
※ 可带RS485/ RS232隔离通讯接口。
★ DFQ5000系列智能操作器选型表
|
型 谱 |
说 明 |
||||||
|
DFQ |
|
智能模拟输出操作器 |
|||||
|
设计序列 |
5 |
|
开关电源 |
||||
|
阀位给定 输出信号 |
|
5 |
|
0-10mA输出 |
|||
|
6 |
|
4-20mA输出 |
|||||
|
7 |
|
0-5V输出 |
|||||
|
8 |
|
1-5V输出 |
|||||
|
阀位反馈 输入信号 |
|
5 |
|
0-10mA输入 |
|||
|
6 |
|
4-20mA输入 |
|||||
|
7 |
|
0-5V输入 |
|||||
|
8 |
|
1-5V输入 |
|||||
|
外形结构 类 型 |
|
|
|
160×80×110mm双数显横表 |
|||
|
V |
|
80×160×110mm双数显竖表 |
|||||
|
F |
|
96×96×110mm双数显方表 |
|||||
|
S |
|
96×48×110mm双数显横表 |
|||||
|
SV |
|
48×96×110mm双数显竖表 |
|||||
|
供电电源 类 型 |
|
|
|
供电电源220VAC |
|||
|
D |
|
供电电源24VDC |
|||||
|
通讯接口 类 型 |
|
|
不带通讯接口 |
||||
|
RS232 |
RS232隔离通讯接口 |
||||||
|
RS485 |
RS485隔离通讯接口 |
||||||
示例说明：
DFQ566FRS232 0～100.0%
DFQ5000系列智能操作器，4～20mA阀位反馈信号输入，4～20mA阀位给定信号输出，显示量程0～100.0%，96×96mm方表，带RS232隔离通讯接口。
