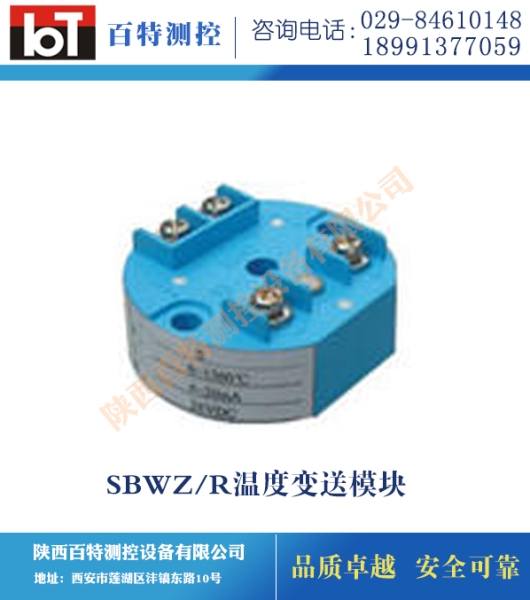

SBWZ/R温度变送模块
2015-10-09
★概述
SBWR/Z型两线制温度变送器是DDZ-S系列电动单元组合仪表中的主要品种之一。按其测温元件不同可分为热电偶变送器和热电阻变送器，与其他输入信号配合可组成如滑线电阻转换器、远程压力表变送器（电阻变化）、直流毫伏转换器、物位变送器（电阻变化）等多种两线制信号传输的仪表品种。
两线制温度变送器采用两线制传输，即电源同信号同为相同的两个普通导线。两线制温度变送器的主要功能是把传感器所测得的微弱信号放大并转换成与温度呈线性关系的4-20mA.DC信号，远程给控制室仪表所指示、记录、调节。组成各种检测、控制系统。广泛用于工业生产过程控制领域。
两线制变送器为现场安装形式。分为普通型、防爆型和隔离型三种，防爆型变送器分为隔爆型、本质安全型、隔爆本安型三种。本质安全型温度变送器均按《GB3836.4—83爆炸性环境用防爆电器本质安全型电路和电器设备‘i’》的规定设计制造，变送器由DDZ-S系列配电单元供电，组成双隔离测温系统，由DDZ-S系列检测安全栅限制能量，经国家仪器仪表防爆安全监督检测试验合格，防爆等级为ibⅡCT5。隔离型两线制变送器能实现输入与输出（电源）之间的电隔离（即输入与输出无电信号联系），反之为非隔离型。两线制温度变送器广泛应用于工业生产过程检测与控制系统。
★型号规格
|
型 谱 |
说 明 |
价 格 |
||||||||||||
|
SBW |
|
温度变送器 |
|
|||||||||||
|
输入信号 |
R |
|
热电偶 |
|
||||||||||
|
Z |
|
热电阻 |
|
|||||||||||
|
|
|
1 |
|
二线毫伏变送器 |
|
|||||||||
|
2 |
|
二线温度变送器 |
|
|||||||||||
|
3 |
|
三线温度变送器 |
|
|||||||||||
|
输入信号
|
|
1 |
|
（热电阻）Cu50 |
（热电偶）K |
|
||||||||
|
2 |
|
（热电阻）Cu100 |
（热电偶）E |
|
||||||||||
|
3 |
|
（热电阻）Pt10 |
（热电偶）J |
|
||||||||||
|
4 |
|
（热电阻）Pt100 |
（热电偶）T |
|
||||||||||
|
5 |
|
|
（热电偶）S |
|
||||||||||
|
6 |
|
|
（热电偶）R |
|
||||||||||
|
7 |
|
|
（热电偶）B
|
|
||||||||||
|
|
6 |
|
4～20mA(DC) |
|
||||||||||
|
8 |
|
1~5V(DC) |
|
|||||||||||
|
9 |
|
其他输出量程 |
|
|||||||||||
|
供电电源 |
|
DC |
24VDC±10％ |
|
||||||||||
