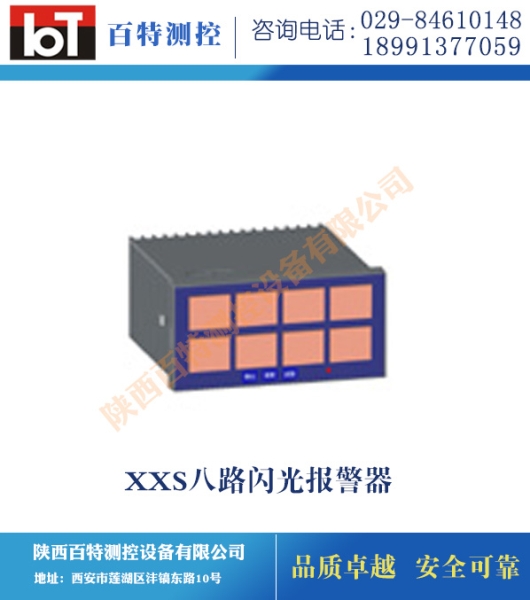

XXS八路闪光报警器
2015-10-09
★功能特性
※八路接点式输入或通讯输入信号，对应八个闪光显示信号灯
※输入信号常开/常闭可选（订货时未注明按常开式出厂，常闭可通过拨码开关设定）
※具有试验、消音（确认）和清除功能。
※带RS485通讯，可读各种瞬时报警状态，也可由上位机选定相应路数，使其报警
※固态LED集成显示，内置或外接蜂鸣器
★结构尺寸及信号灯位置编号
※外形尺寸（mm）：160×80×150 开孔尺寸（mm）:152×76
★技术指标
※电源电压：AC220±10% DC24V±10%
※环境温度：-10℃——+45℃
※相对湿度：≤85%
※输入方式：无源触点或RS485通讯输入，不允许有附加输入功能
※继电器接点输出：AC220V 3A DC28V 5A
※功耗：约5W（八回路同时报警状态，不包括电铃或蜂鸣器功率）
★
XXS系列闪光报警器选型表
|
型 谱 |
说 明 |
价 格 |
|||||||||||
|
XXS |
|
闪光报警系列 |
|
||||||||||
|
设计序列 |
01 |
|
电源电压：AC220V±10％，继电器接点输出由端 子引出可直接连接电铃或蜂鸣器 |
|
|||||||||
|
02 |
|
具备XXS01所有功能，表内附加蜂鸣器 |
|
||||||||||
|
03 |
|
电源电压：DC24V±10％，继电器接点输出由端 子引出可直接连接电铃或蜂鸣器 |
|
||||||||||
|
04 |
|
具备XXS03所有功能，表内附加蜂鸣器 |
|||||||||||
|
接线端子类 型 |
|
|
|
不带确认、试验引出端子 |
|
||||||||
|
A |
|
带确认、试验引出端子 |
|
||||||||||
|
记忆功能类 型 |
|
|
|
不带记忆功能 |
|
||||||||
|
B |
|
带记忆功能
|
|||||||||||
|
通讯功能 |
|
|
|
不带通讯功能 |
|
||||||||
|
C |
|
带通讯功能 |
|
||||||||||
