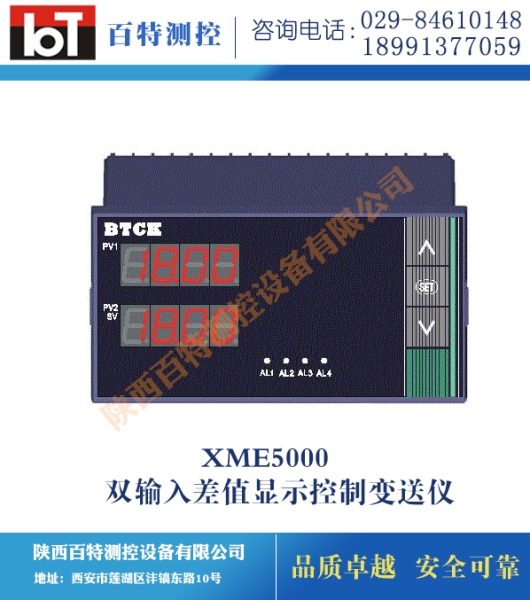

XME5000双输入差值显示控制变送仪
2015-10-09
★适用范围
本系列仪表有两个输入端，可适配两个液位传感器，输入两个液位信号，并以液位差的形式进行显示、控制和变送输出。适用于自来水、水库大坝等液位差的测量、显示、控制和变送输出。
★功能特点
※四个液位差报警控制输出继电器，其报警控制值、报警方式（上限报警/下限报警）、报警回差均可分别设定
※液位差值隔离变送输出
●10mA，4-20mA，0-5V，1-5V输出可设定
●变送量程自由设定
※可带RS485/RS232等隔离通讯接口
★仪表外形及尺寸
缺省：160×80×110mm横表 V：80×160×110mm竖表 GV：80×160×110mm光柱竖表
XME5000系列双输入液位差显示控制变送仪选型表
|
型 谱 |
说 明 |
价 格 |
|||||||||
|
XME |
|
智能数显控制变送仪表 |
|
||||||||
|
设计序列 |
5 |
|
双输入双光柱双数显 |
|
|||||||
|
控制类型 |
|
0 |
|
不带控制报警 |
|||||||
|
1 |
|
带二位控制或单限报警 |
|
||||||||
|
2 |
|
带三位控制或双限报警 |
|||||||||
|
输入信号类型IN1 |
|
5 |
|
适配直流0～10mA |
|
||||||
|
6 |
|
适配直流4～20mA |
|||||||||
|
7 |
|
适配直流0～5V |
|||||||||
|
8 |
|
适配直流1～5V |
|
||||||||
|
输入信号类型IN2 |
|
5 |
|
适配直流0～10mA |
|
||||||
|
6 |
|
适配直流4～20mA |
|||||||||
|
7 |
|
适配直流0～5V |
|||||||||
|
8 |
|
适配直流1～5V |
|||||||||
|
变送输出类 型 |
|
5 |
|
0～10mA变送输出 |
|
||||||
|
6 |
|
4～20mA变送输出 |
|||||||||
|
7 |
|
0～5V变送输出 |
|||||||||
|
8 |
|
1～5V变送输出 |
|||||||||
|
9 |
|
特殊规格变送输出 |
|
||||||||
|
外形结构 |
|
|
|
160×80×110mm横表 |
|
||||||
|
V |
|
80×160×110mm竖表 |
|||||||||
|
GV |
|
80×160×110mm光柱竖表 |
|||||||||
|
变送器 配电电源 |
|
|
|
缺省为不带直流电源输出 |
|
||||||
|
P |
|
带24V（100mA）电源输出 |
|||||||||
|
供电电源类 型 |
|
|
|
供电电源220VAC |
|||||||
|
D |
|
供电电源24VDC |
|||||||||
|
通讯接口类 型 |
|
|
不带通讯接口 |
||||||||
|
RS232 |
RS232隔离通讯接口 |
||||||||||
|
RS485 |
RS485隔离通讯接口 |
||||||||||
